NCPlayer Oberfläche

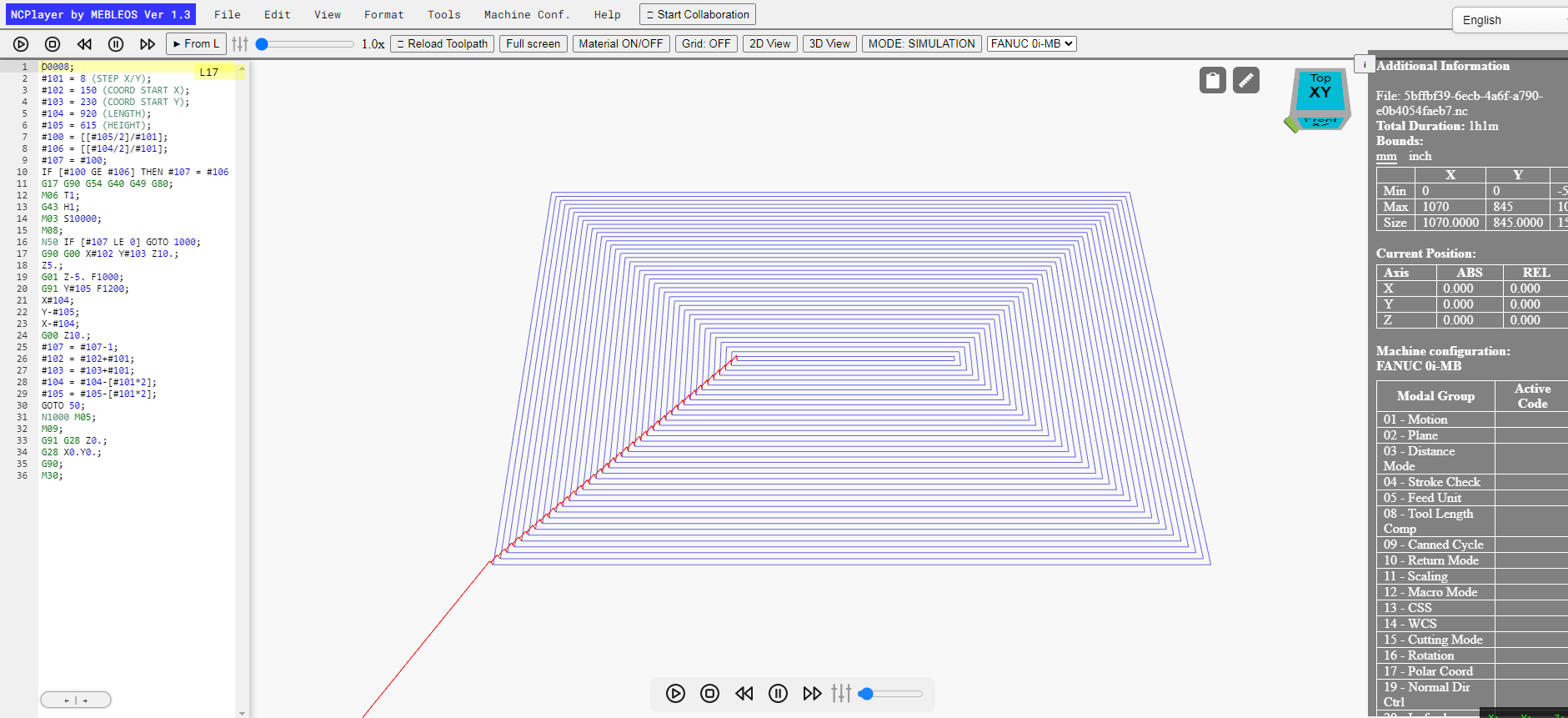

Der Dienst NCPlayer verfügt über eine komfortable und intuitive Oberfläche, mit der Sie G-Code schnell laden und analysieren, die Simulation starten und Anzeigeeinstellungen anpassen können. Nachfolgend finden Sie eine Übersicht der wichtigsten Interface-Elemente.

1. Obere Symbolleiste

Die obere Symbolleiste enthält das Hauptmenü und Schnellzugriffsschaltflächen:
• Datei — Programme laden, speichern und Demo-Programme auswählen.
• Bearbeiten — Code-Formatierungswerkzeuge (Leerzeichen hinzufügen, Kommentare entfernen, Blocknummerierung).
• Ansicht — Wechsel zwischen 2D- und 3D-Anzeigemodus.
• Werkzeuge — zusätzliche Funktionen (Suche, Lineal, Wegmessung).

2. G-Code-Editor

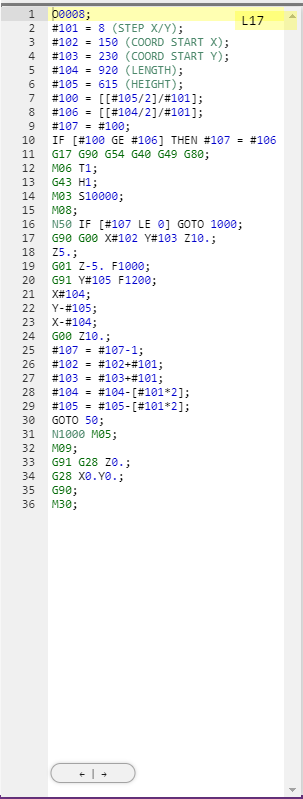

Auf der linken Seite des Fensters befindet sich der G-Code-Editor mit Syntaxhervorhebung und Zeilennummerierung. Er unterstützt:
• Hervorhebung der aktiven Zeile während der Simulation.
• Sprung zu einer Zeile durch Klicken auf die Werkzeugbahn.
• Code-Formatierung direkt im Editor.
• Automatische Wiederherstellung der letzten Sitzung.

3. Visualisierungsbereich

Auf der rechten Seite befindet sich der Visualisierungsbereich, in dem die Werkzeugbahn angezeigt wird:

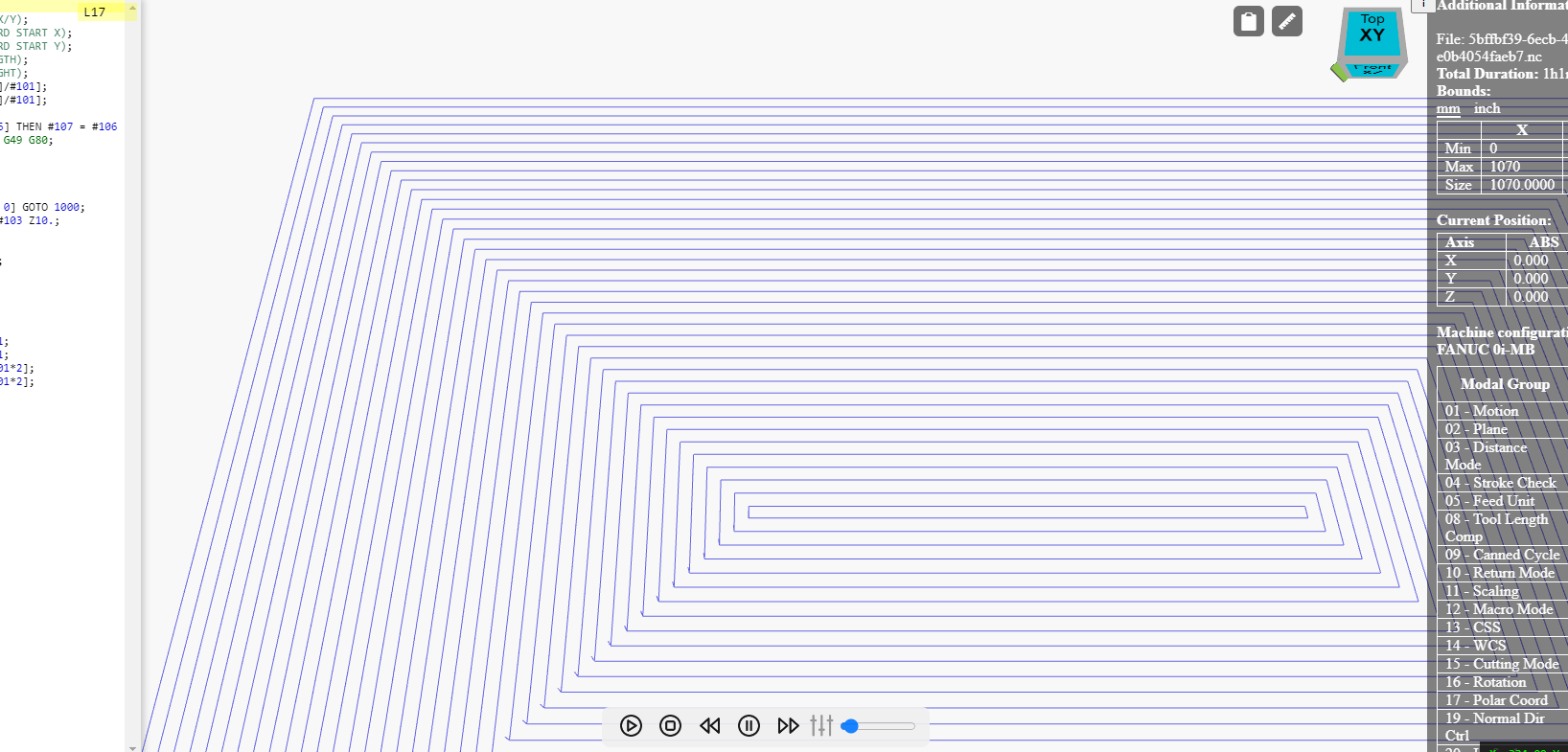

• Im 3D-Modus — realistisches Bewegungsmodell mit Rotation, Zoom und Verschieben.

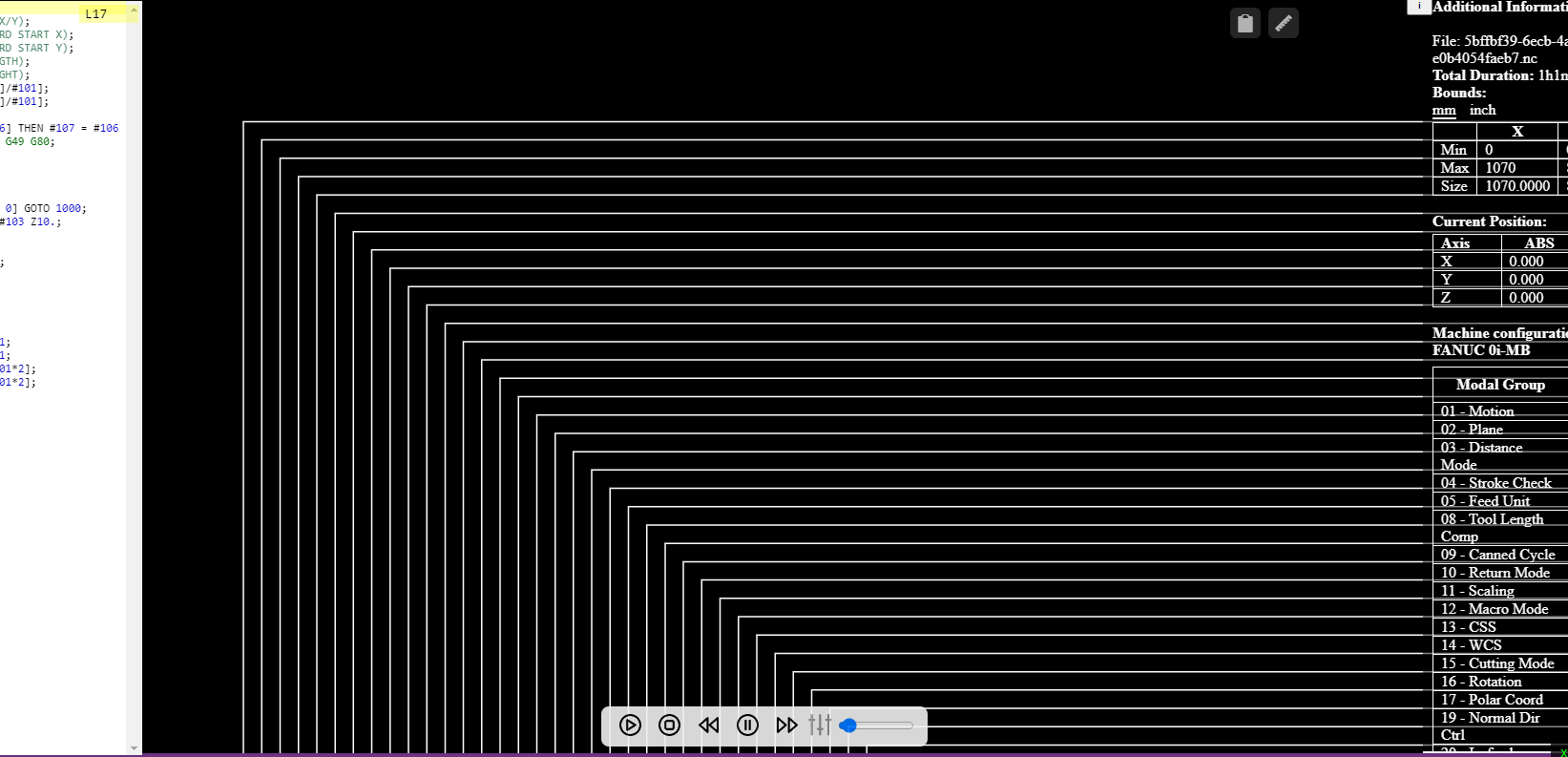

• Im 2D-Modus — Draufsicht für detaillierte XY-Bahn-Analyse.
• Farbunterscheidung der Bewegungen G0/G1/G2/G3.
• Möglichkeit, bestimmte Elemente (Werkzeug, Rohteil, Koordinatengitter) ein-/auszublenden.

4. Simulationssteuerung

Das Steuerfeld befindet sich unter dem Visualisierungsbereich und enthält:
• Schaltflächen Start, Pause, Zurücksetzen und Schritt für die zeilenweise Ausführung.
• Schieberegler zur Geschwindigkeitsanpassung.
• Aktueller Zeilenindikator Lxxx.
• Schaltfläche „Ab aktueller Position starten“ (From L).

5. Informationsfenster

Zusätzliche Fenster beinhalten:

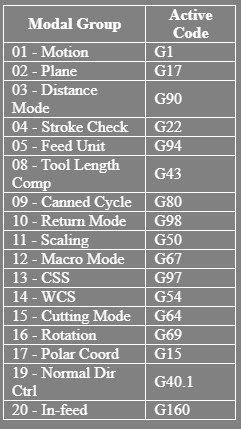

• Modalgruppen — zeigen die aktuell aktiven G/M/S/T/F/H/D-Codes an.

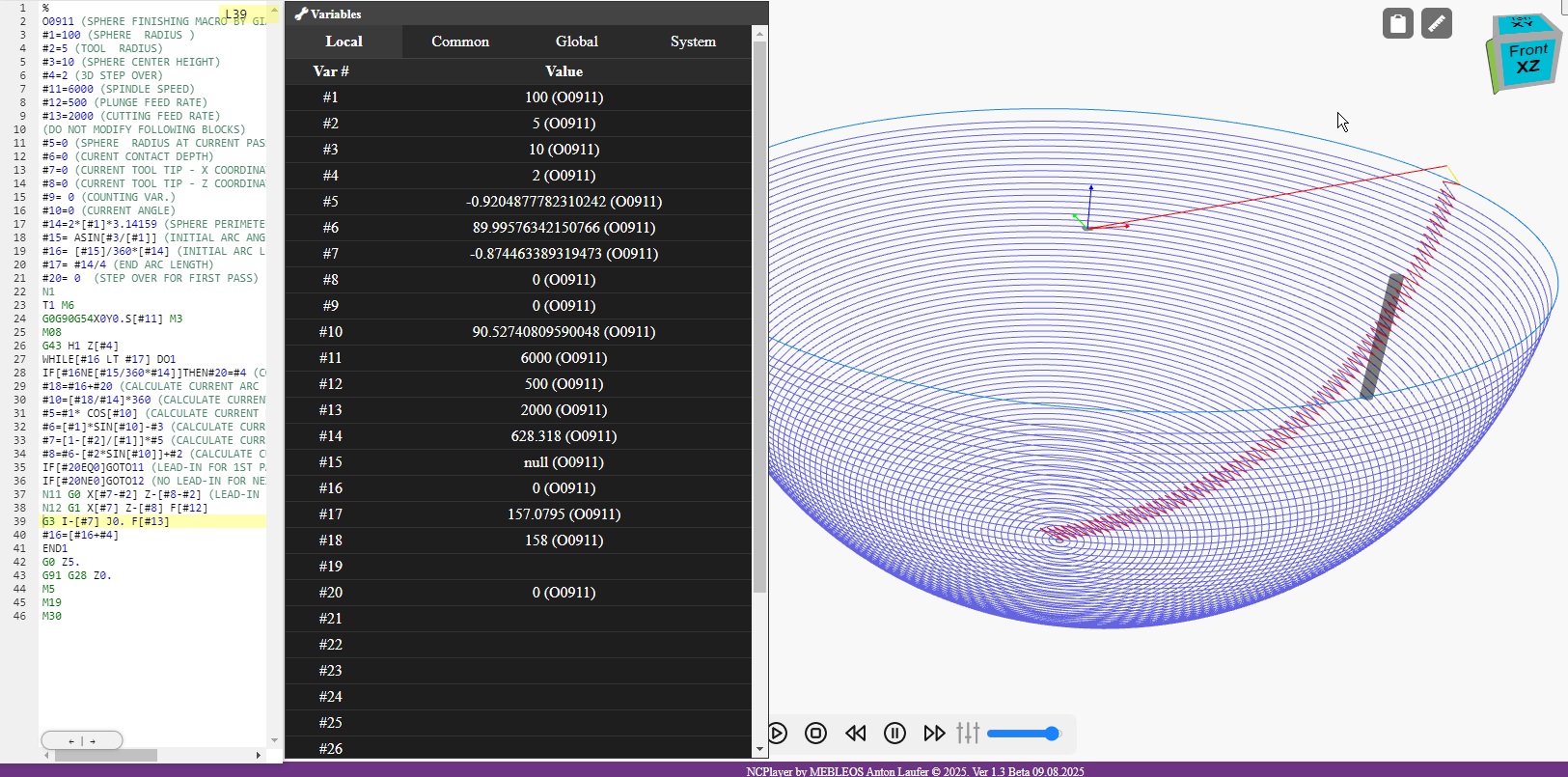

• Variablentabelle — Echtzeitliste der Makrovariablen-#-Werte.
• Statistiken — Weglänge, Bearbeitungszeit, Anzahl der Befehle.

6. Einstellungen und Themes

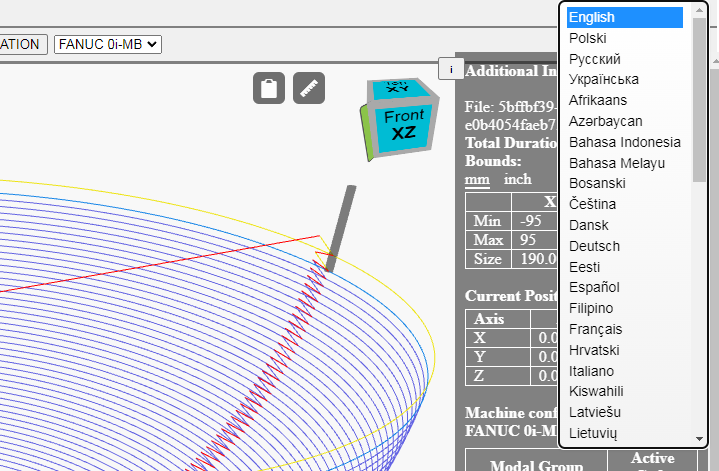

In der oberen rechten Ecke befindet sich die Sprachauswahl. Alle Einstellungen (Anzeigemodus, Theme, Anzeigeoptionen) werden in localStorage gespeichert und beim nächsten Start wiederhergestellt.
