Chuyển đổi cung tròn từ R sang IJK
Chức năng Convert Arcs R to IJK thay thế các lệnh nội suy tròn
G02 / G03 với tham số bán kính R bằng các lệnh tương đương
với tọa độ tâm cung tuyệt đối I, J hoặc K,
tùy thuộc vào mặt phẳng đang hoạt động (G17, G18, G19).
Định dạng này được nhiều post-processor và bộ điều khiển ưa dùng, đặc biệt với các cung tròn phức tạp hoặc lớn.

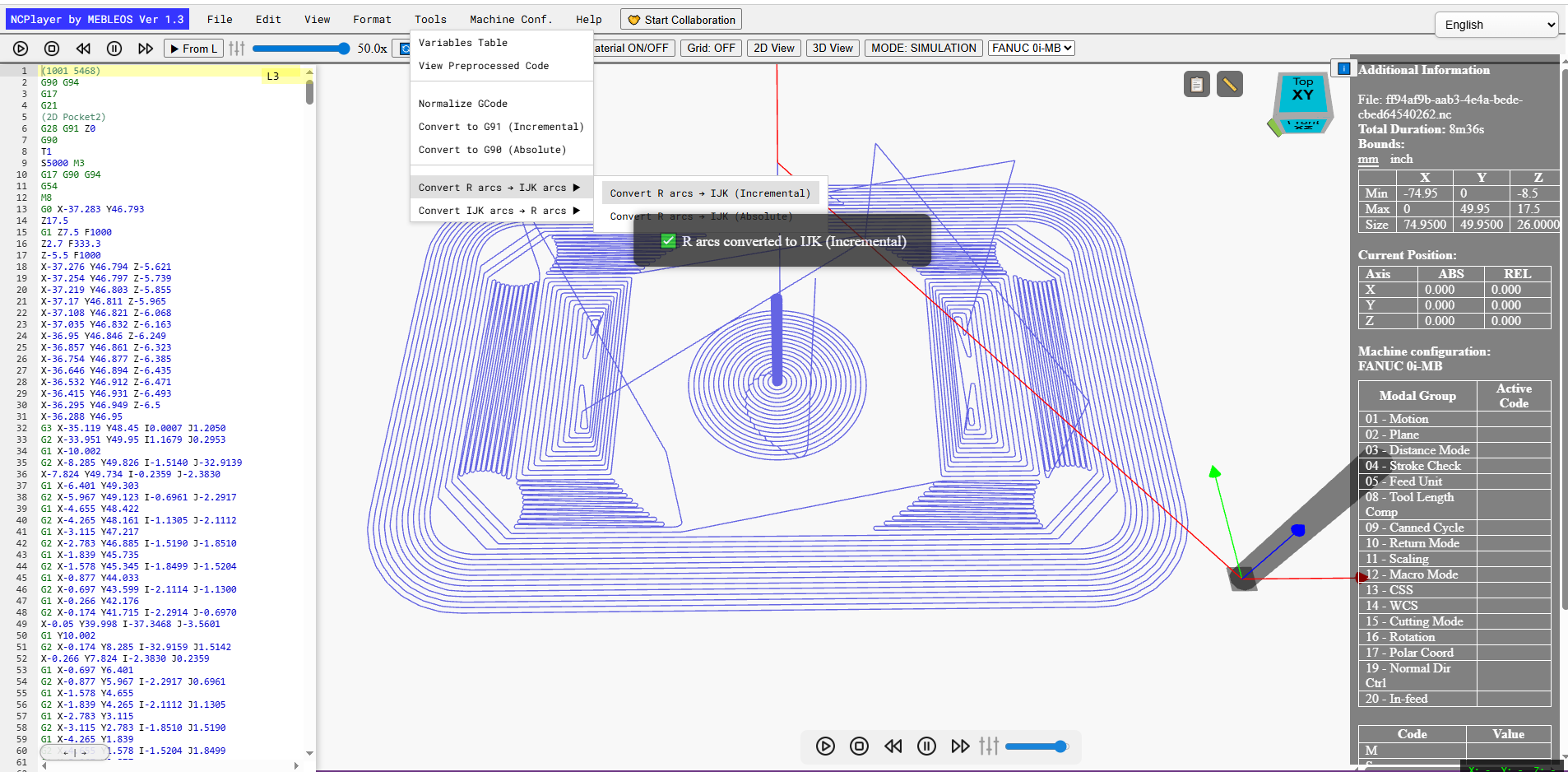

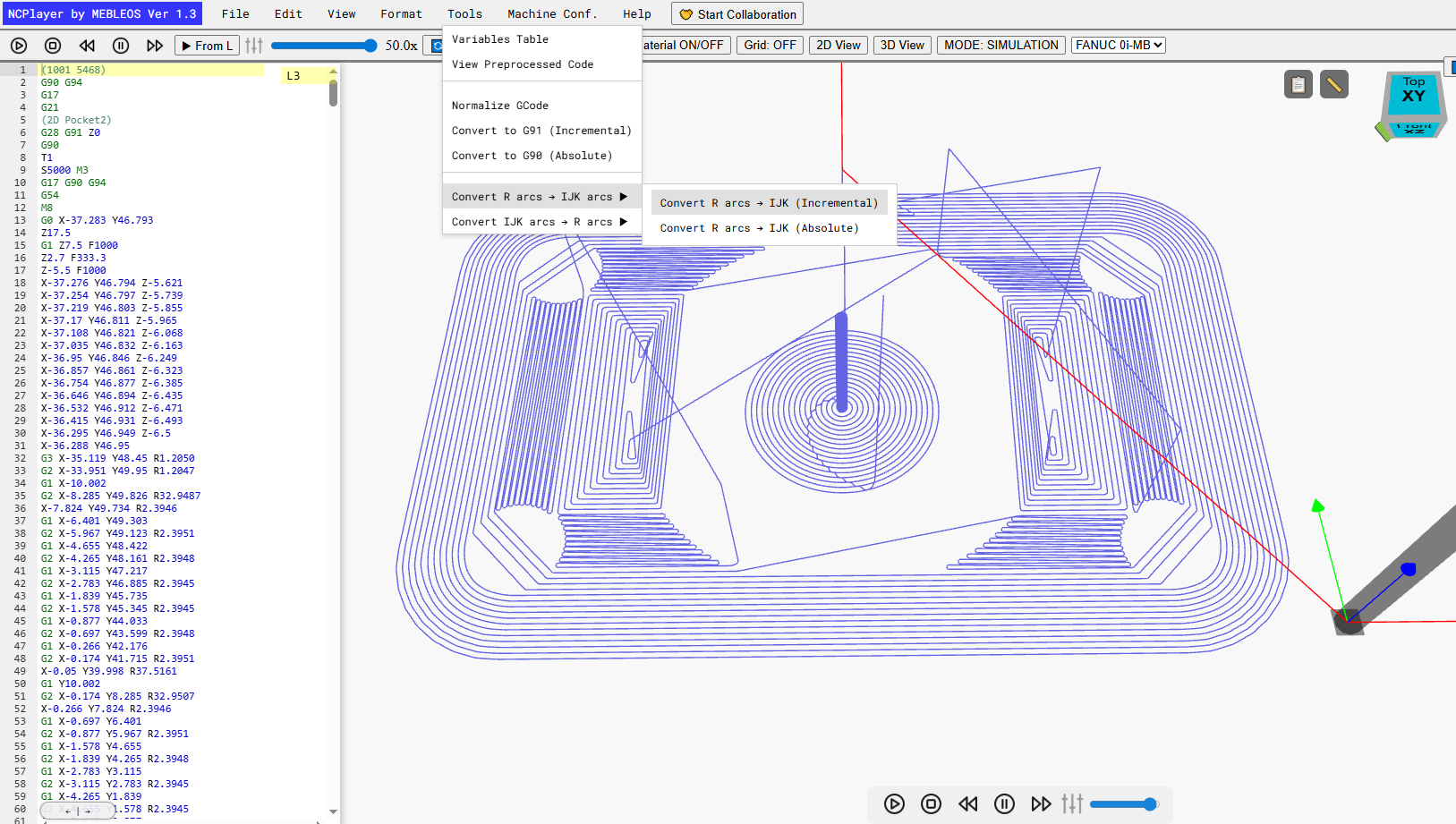

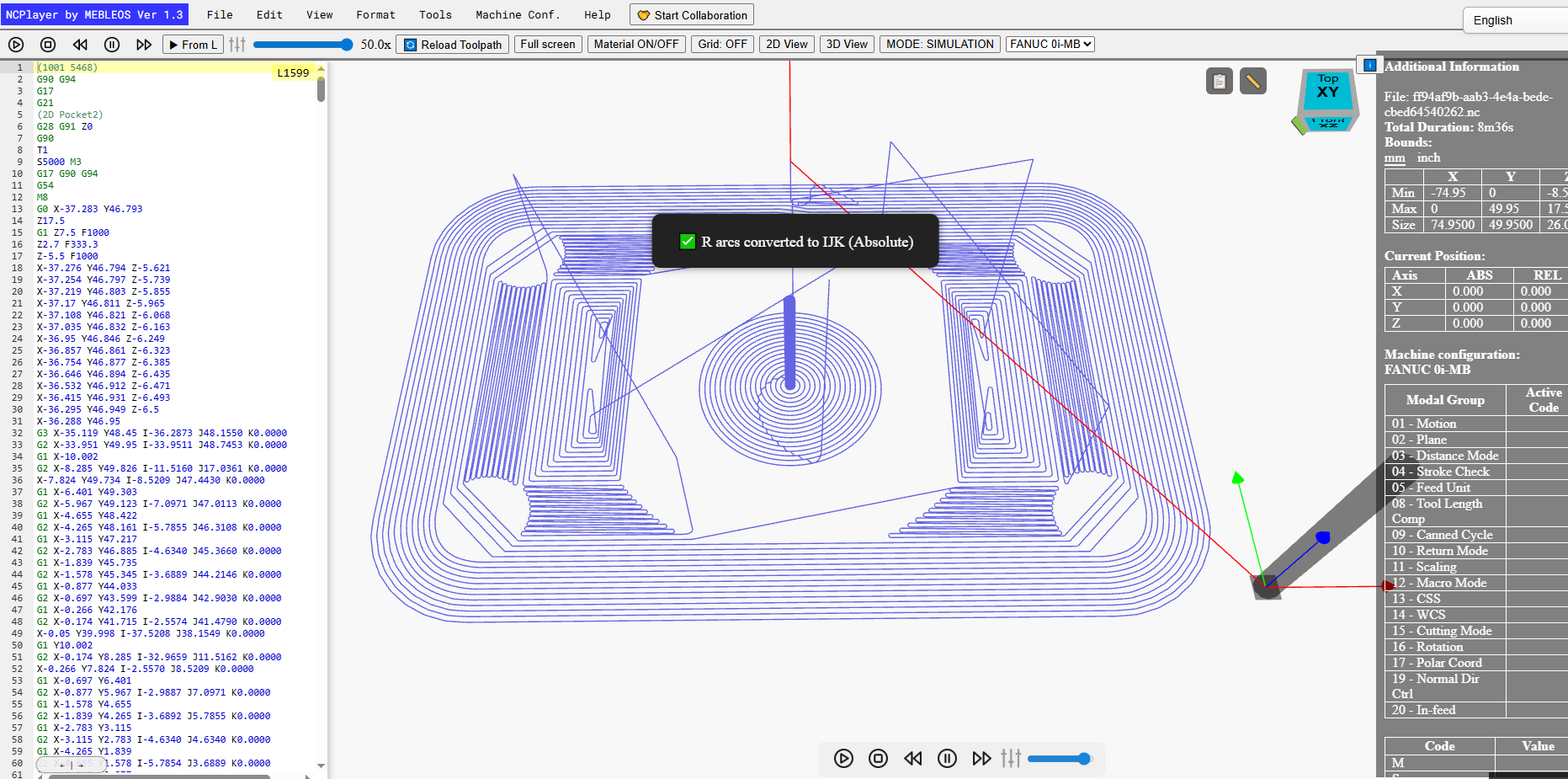

NCPlayer hỗ trợ hai chế độ chuyển đổi: Convert R arcs → IJK (Incremental) và Convert R arcs → IJK (Absolute).
Chức năng này làm gì
- Quét toàn bộ chương trình NC để tìm các lệnh
G02/G03có tham sốR. - Xác định mặt phẳng gia công hiện tại:
G17— dùngIvàJ(trục Z là trục vuông góc).G18— dùngIvàK(trục Y là trục vuông góc).G19— dùngJvàK(trục X là trục vuông góc).
- Tính tọa độ tâm cung trong hệ tuyệt đối dựa trên:
- Điểm kết thúc trước đó (điểm bắt đầu cung).
- Tọa độ điểm kết thúc cung mới.
- Chiều cung (CW/CCW).
- Dấu của bán kính
R(đoạn nhỏ hơn hay lớn hơn 180°).
- Thay thế
Rbằng các giá trịI,J,Kđã tính. - Giữ nguyên chú thích và các tham số khác trên dòng.
- Không sửa đổi các lệnh chứa
G7x,G8x,G10hoặc các dòng là chú thích.
Thuật toán (phiên bản rút gọn)
- Đọc tệp theo từng dòng, xác định mặt phẳng làm việc hiện tại (
G17,G18,G19). - Nếu dòng chứa
G02hoặcG03kèm tham sốR— trích xuất tất cả tọa độ (X/Y/Z). - Tính tâm cung bằng các công thức hình học, phụ thuộc vào mặt phẳng và chiều quay.
- Tạo lệnh mới với
I,J,Kthay choR. - Cập nhật vị trí hiện tại (điểm cuối cung trở thành điểm gốc mới).
Ví dụ
; Before:
G17
N10 G02 X50 Y50 R25 F200
N20 G03 X0 Y0 R25
; After:
G17
N10 G02 X50 Y50 I0 J25 F200
N20 G03 X0 Y0 I-25 J0
Khi nào nên sử dụng
- Khi bộ điều khiển máy không hỗ trợ tham số
Rcho cung tròn. - Khi chuẩn bị chương trình cho các hệ CAM hoặc trình mô phỏng yêu cầu tọa độ tâm cung rõ ràng.
- Để tránh mơ hồ khi xử lý các cung lớn hơn 180°.
Mẹo: Sau khi chuyển đổi, nên chạy mô phỏng đường chạy dao để đảm bảo các cung thu được
khớp chính xác với hình học ban đầu.
NCPlayer by MEBLEOS © 2026
