Operaciones con el carácter de salto de bloque (Block Skip)

En muchos controladores CNC, un carácter / al inicio de una línea significa “omitir bloque” cuando está activado el interruptor físico de Block Skip de la máquina. En NCPlayer, estas líneas también se reconocen y pueden excluirse de la simulación. La sección Format → Block Skip Chars Operations contiene tres herramientas para operaciones en lote con el carácter /.

Cómo funciona en NCPlayer

• Una línea se considera “omitable” si comienza con uno o más caracteres / antes de cualquier dirección de código.
• Las líneas vacías y los comentarios puros ( ... ) no necesitan marcarse con /: las herramientas las saltarán.

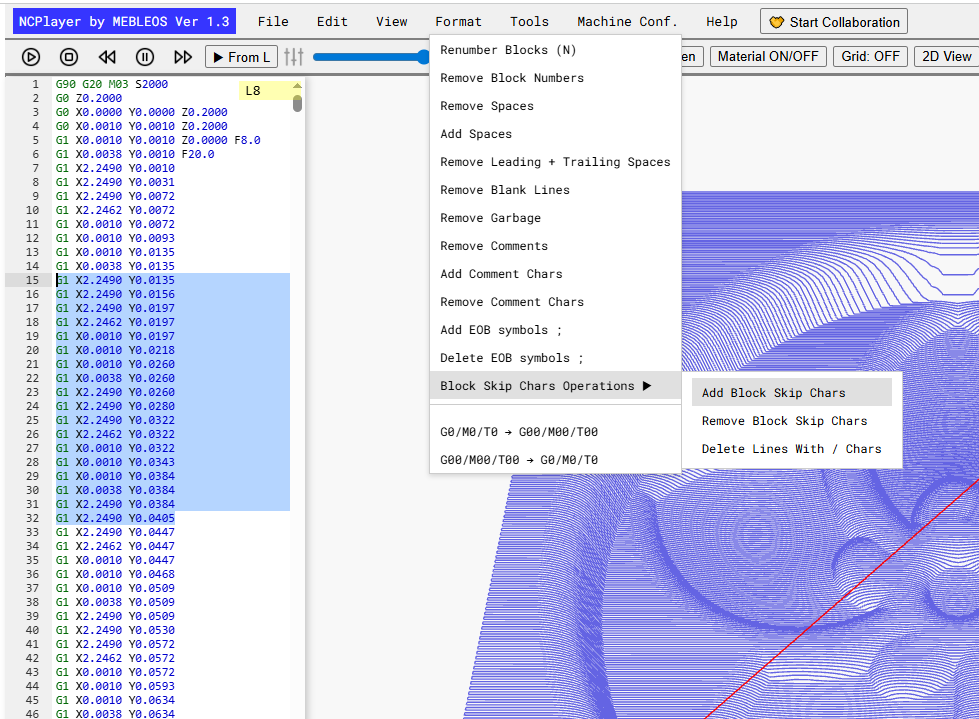

• Las operaciones se aplican a la selección o a todo el programa si no hay selección.

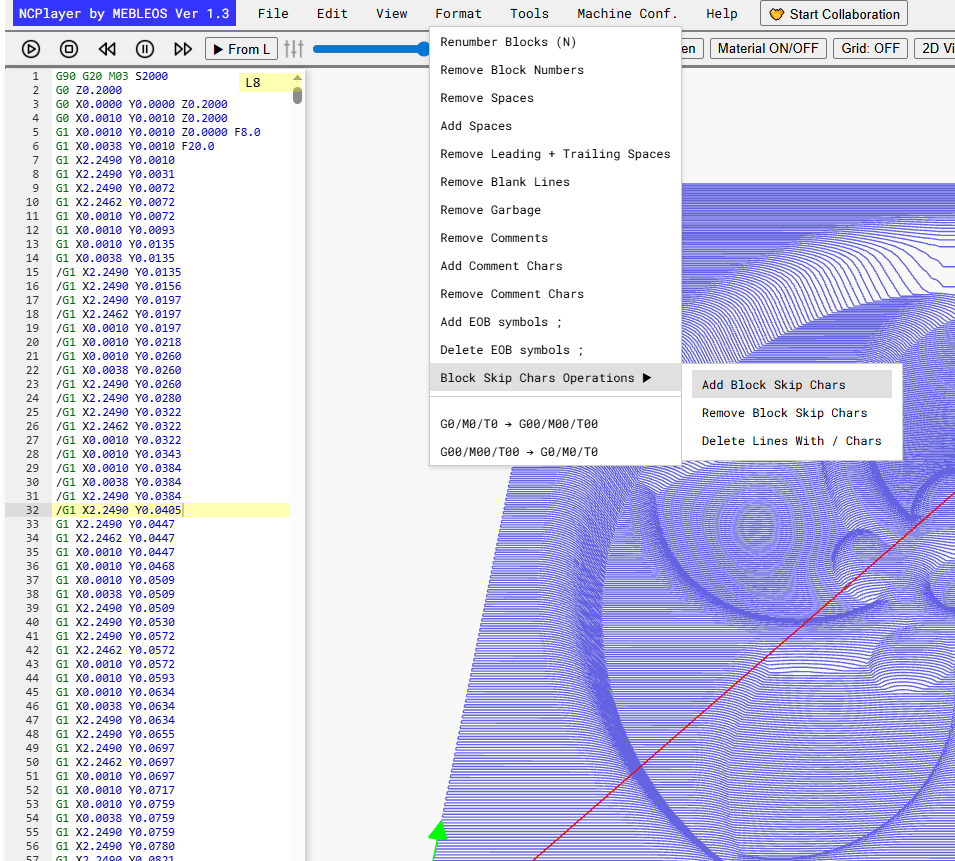

1) Add Block Skip Chars — añadir caracteres “/”

Añade un / al inicio de cada línea ejecutable. En las líneas donde ya exista /, no se duplicará. Los comentarios y las líneas vacías permanecen sin cambios.

Ejemplo

; Before
N10 G00 X0 Y0
(lead-in)
N20 G01 X50 F200

; After
/N10 G00 X0 Y0
(lead-in)
/N20 G01 X50 F200

Cuándo es útil

• Preparar rápidamente una versión “suave” del programa NC — para poder activar/desactivar partes del código mediante el interruptor de la máquina.
• Crear una pasada en vacío segura: marcar movimientos rápidos, cambios de herramienta o códigos M.

2) Remove Block Skip Chars — eliminar caracteres “/”

Elimina los caracteres iniciales / del comienzo de las líneas. Si una línea contiene múltiples /, se elimina todo el prefijo. El resto de la línea (direcciones, comentarios) permanece sin cambios.

Ejemplo

; Before
//N10 G00 X0 Y0
/N20 G01 X50 F200

; After
N10 G00 X0 Y0
N20 G01 X50 F200

3) Protect Code Lines with “/” — proteger líneas ejecutables con “/”

Marca rápidamente solo las líneas ejecutables (con direcciones G/M/T/S/F/X/Y/Z/…) con /, omitiendo los comentarios puros y las líneas vacías. Es útil cuando quieres dejar intactas las notas y la documentación, pero desactivar temporalmente la ejecución de comandos de movimiento/tecnología.

Ejemplo

; Before
(Setup)
N10 G90 G54
(Roughing)
N20 G01 X50 F200

; After
(Configuración)
/N10 G90 G54
(Desbaste)
/N20 G01 X50 F200

Consejos y advertencias

• En una máquina CNC real, el comportamiento de las líneas con / depende de la posición del interruptor físico BLOCK SKIP. Si está desactivado, dichas líneas se ejecutarán con normalidad.
• En la simulación de NCPlayer, las líneas con / se omitirán si el modo correspondiente está habilitado (también compatible en la simulación paso a paso).
• Si usas saltos condicionales (IF/THEN/GOTO/WHILE), evita marcar con “/” las líneas de salto críticas sin analizar la lógica, ya que podrías romper la secuencia de ejecución.
