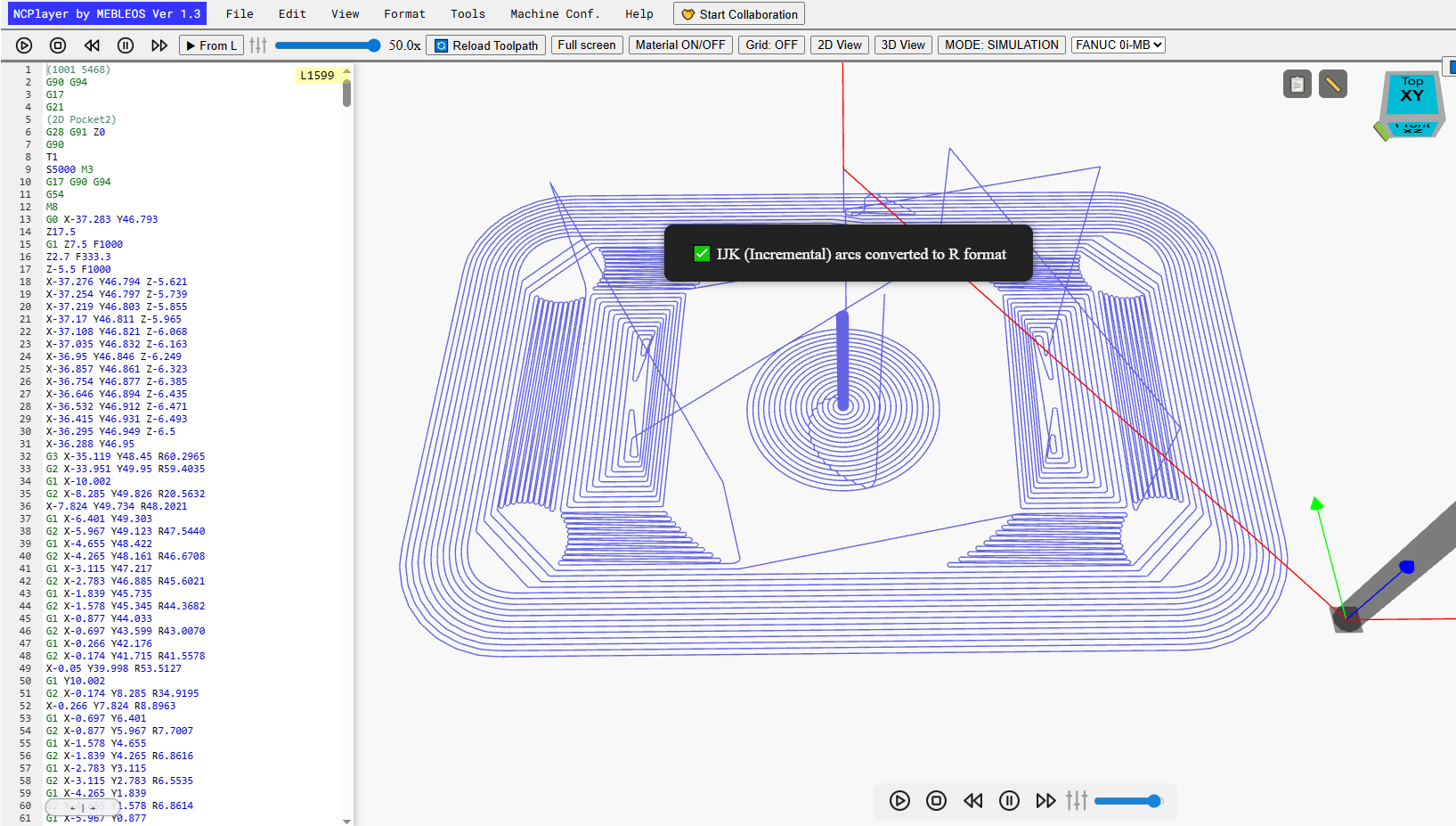

Převod oblouků IJK na R
Funkce Převod oblouků IJK na R nahrazuje příkazy kruhové interpolace
G02 / G03 s parametry středu oblouku I, J nebo K
ekvivalentními příkazy používajícími parametr poloměru R.
Tento formát se často používá v ručně psaných NC programech nebo pro zjednodušené zobrazení geometrie.
NCPlayer podporuje všechny 4 možné převody: Převod oblouků IJK INC → IJK ABS, IJK ABS → IJK INC, IJK (inkrementální) → R a IJK (absolutní) → R.
Co funkce dělá
- Prohledá NC program a najde všechny příkazy
G02/G03se souřadnicemi středu oblouku (I, J, K). - Určí aktuální pracovní rovinu:
G17— střed oblouku je určen souřadnicemi I, J (osa Z je kolmá).G18— střed určen I, K (osa Y je kolmá).G19— střed určen J, K (osa X je kolmá).
- Vypočítá poloměr oblouku na základě:
- Počátečního bodu (aktuální pozice před příkazem).
- Koncového bodu oblouku (X/Y/Z v příkazu).
- Souřadnic středu oblouku (I, J, K).
- Nahradí IJK vypočteným
R, přičemž zachová směr oblouku (CW/CCW) a komentáře. - Neupravuje příkazy obsahující
G7x,G8x,G10ani řádky, které jsou komentářem.
Algoritmus (zkráceně)
- Načtěte soubor po řádcích a sledujte aktivní pracovní rovinu.
- Když je nalezen příkaz
G02/G03s IJK:- Získejte počáteční a koncové souřadnice oblouku.
- Vypočítejte poloměr jako vzdálenost středu od počátečního bodu.
- Odstraňte parametry I, J, K a přidejte parametr
Rs vypočtenou hodnotou. - Aktualizujte aktuální pozici na konec oblouku.
Příklady
; Před:
G17
N10 G02 X50 Y50 I0 J25 F200
N20 G03 X0 Y0 I-25 J0
; Po:
G17
N10 G02 X50 Y50 R25 F200
N20 G03 X0 Y0 R25
Kdy použít
- Pro zjednodušení geometrie a zmenšení velikosti kódu.
- Při přípravě NC programů pro stroje, které nevyžadují IJK a preferují parametr
R. - Pro lepší čitelnost při ručních úpravách G-kódu.
Tip: Při převodu z IJK na R mohou být velké oblouky (> 180°) interpretovány nejednoznačně.
V takových případech se ujistěte, že zvolené znaménko
R (kladné nebo záporné) vytváří správnou dráhu nástroje.
