Simulace na CNC stroji

Funkce Simulace na CNC stroji umožňuje sledovat provádění řídicího programu nejen jako abstraktní dráhu nástroje, ale i jako práci reálného stroje se zohledněním stolu, polotovaru, vřetena a omezení os. V tomto režimu NCPlayer ukazuje, zda stroj dokáže fyzicky obrobit díl při zadaných souřadnicích a nastavených parametrech.

Tento režim je obzvlášť užitečný při kontrole nových programů, nastavování G54 a volbě polohy materiálu na stole. Okamžitě vidíte, zda se polotovar vejde do pracovního prostoru, zda stroj nepřekračuje limity v osách X/Y/Z a zda byl správně zvolen nulový bod obrobku.

Výhody simulace na stroji

• Názorná práce stroje: na obrazovce se pohybují osy X/Y/Z, vřeteno a nástroj, nejen čára dráhy.
• Kontrola seřízení: můžete dopředu posoudit, zda je materiál správně upnut a posunutí G54 nastaveno správně.
• Kontrola limitů: simulace zohledňuje reálná omezení os; při překročení rozsahu může dojít k vyvolání hlášení OVERTRAVEL.
• Bezpečnost: potenciálně nebezpečné pohyby vidíte ještě před skutečným spuštěním na stroji.
• Flexibilní analýza: kdykoliv můžete simulaci zastavit, změnit polohu polotovaru a spustit ji znovu.

Příprava na simulaci

• Přidejte a aktivujte materiál.
  Nejprve je nutné definovat polotovar: jeho rozměry a polohu vzhledem k dráze obrábění a stolu. Materiál musí ležet v rámci stolu stroje a odpovídat oblasti obrábění programu.
• Nastavte pracovní souřadnice (G54).

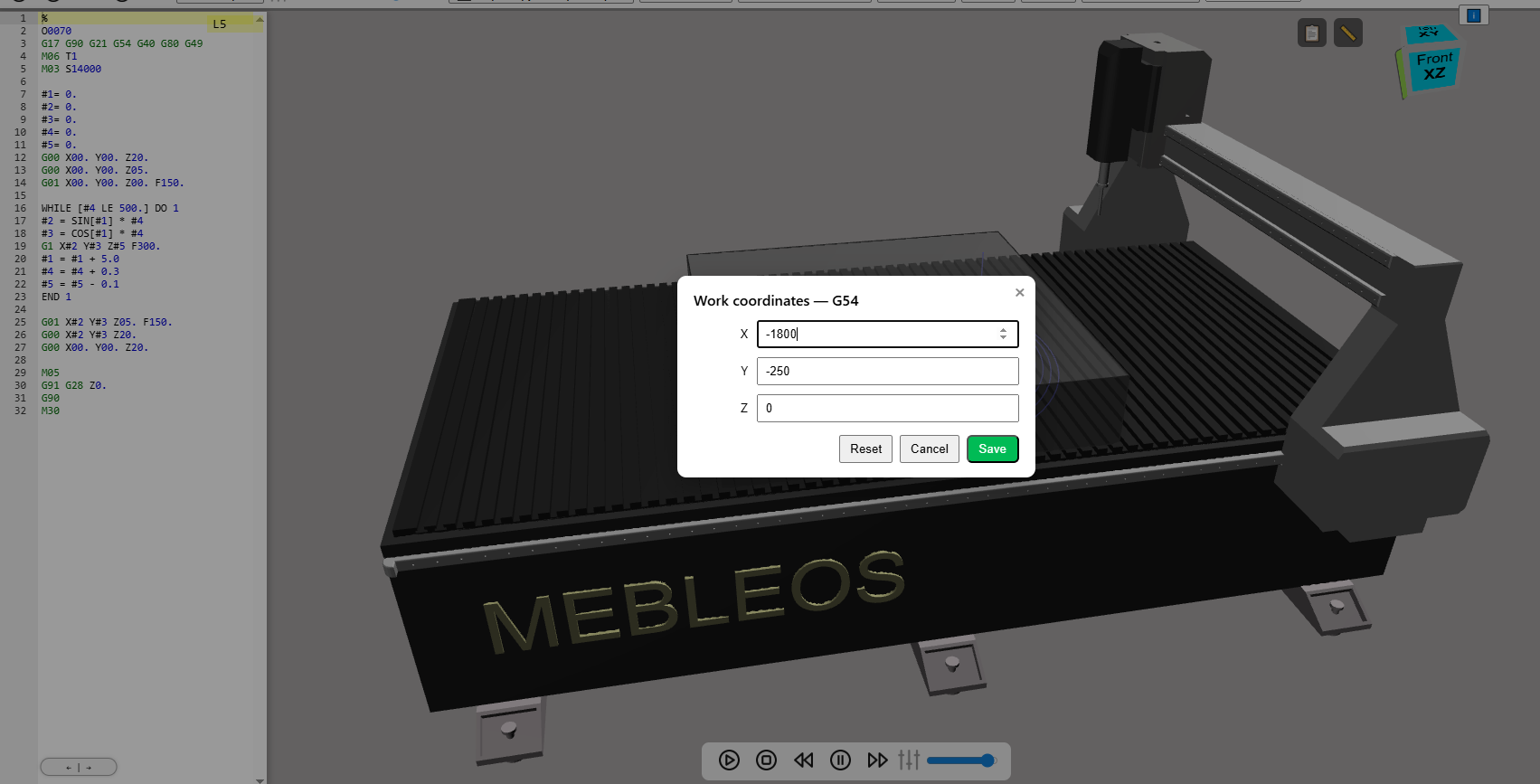

  Nulový bod obrobku (G54) je zadán jako posunutí od nulového bodu stroje (strojní nuly) — zpravidla jde o pravý zadní roh stolu.
  Posunutí musí být směrem vlevo/dozadu, tedy mít záporné hodnoty: například X-1000, Y-500.
  Nastavte G54 tak, aby materiál celý ležel na stole a bylo možné jej obrobit, aniž by stroj překročil limity.
• Zohledněte omezení os.
  Pokud se při zvoleném G54 a rozměrech materiálu polotovar fyzicky „nevejde“ do pracovního prostoru, simulace obrábění nebude moci probíhat — stroj má konkrétní limity pro každou osu v obou směrech a jejich překročení bude blokováno.

Zapnutí stroje a spuštění simulace

• Zapněte stroj v NCPlayeru.

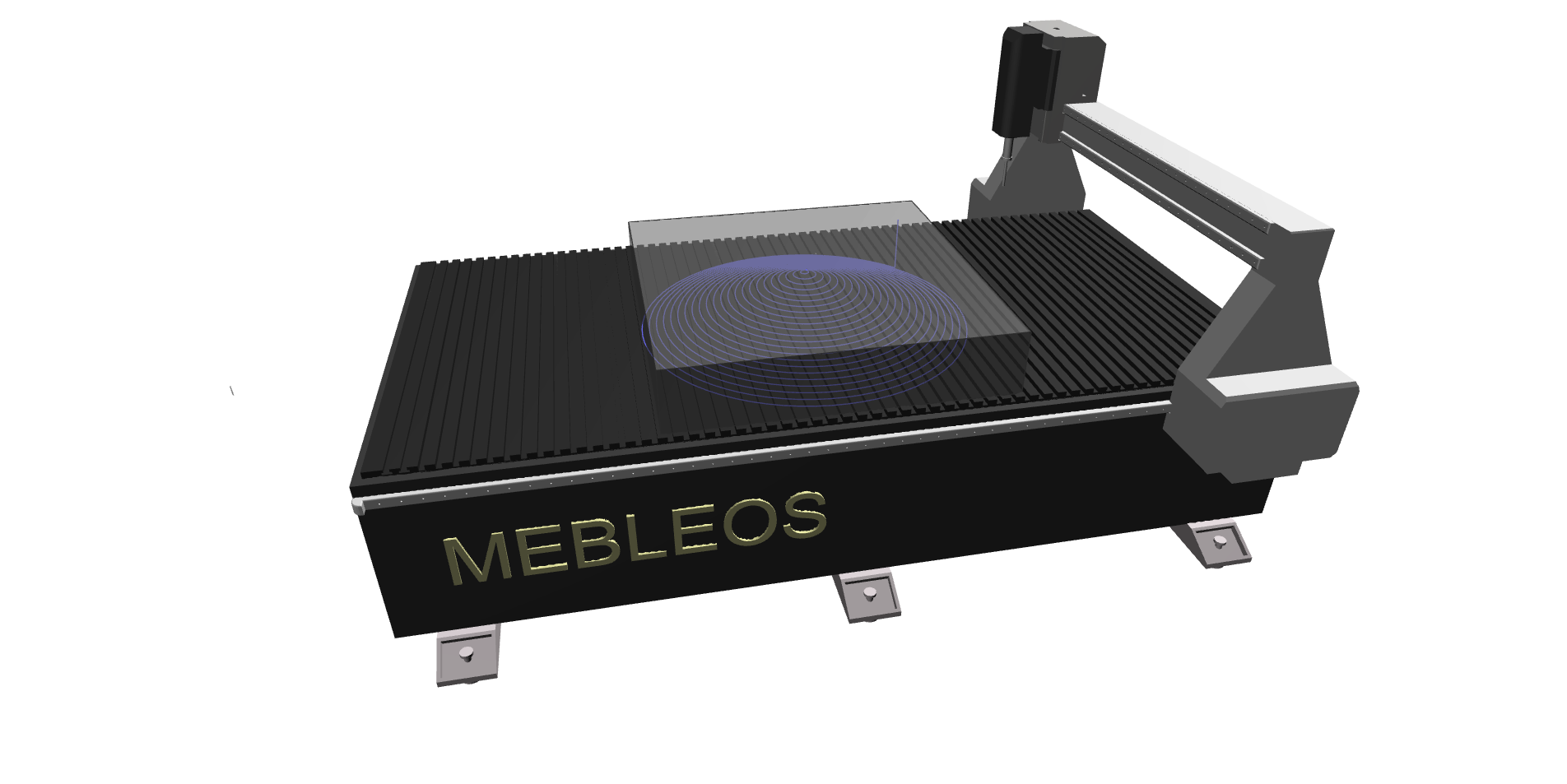

  Po nastavení materiálu a pracovních souřadnic otevřete menu Stroj a klikněte na Přidat CNC stroj. Ve scéně se objeví model stroje, který je svázán s drahou nástroje a souřadnicemi G54.
• Spusťte simulaci.

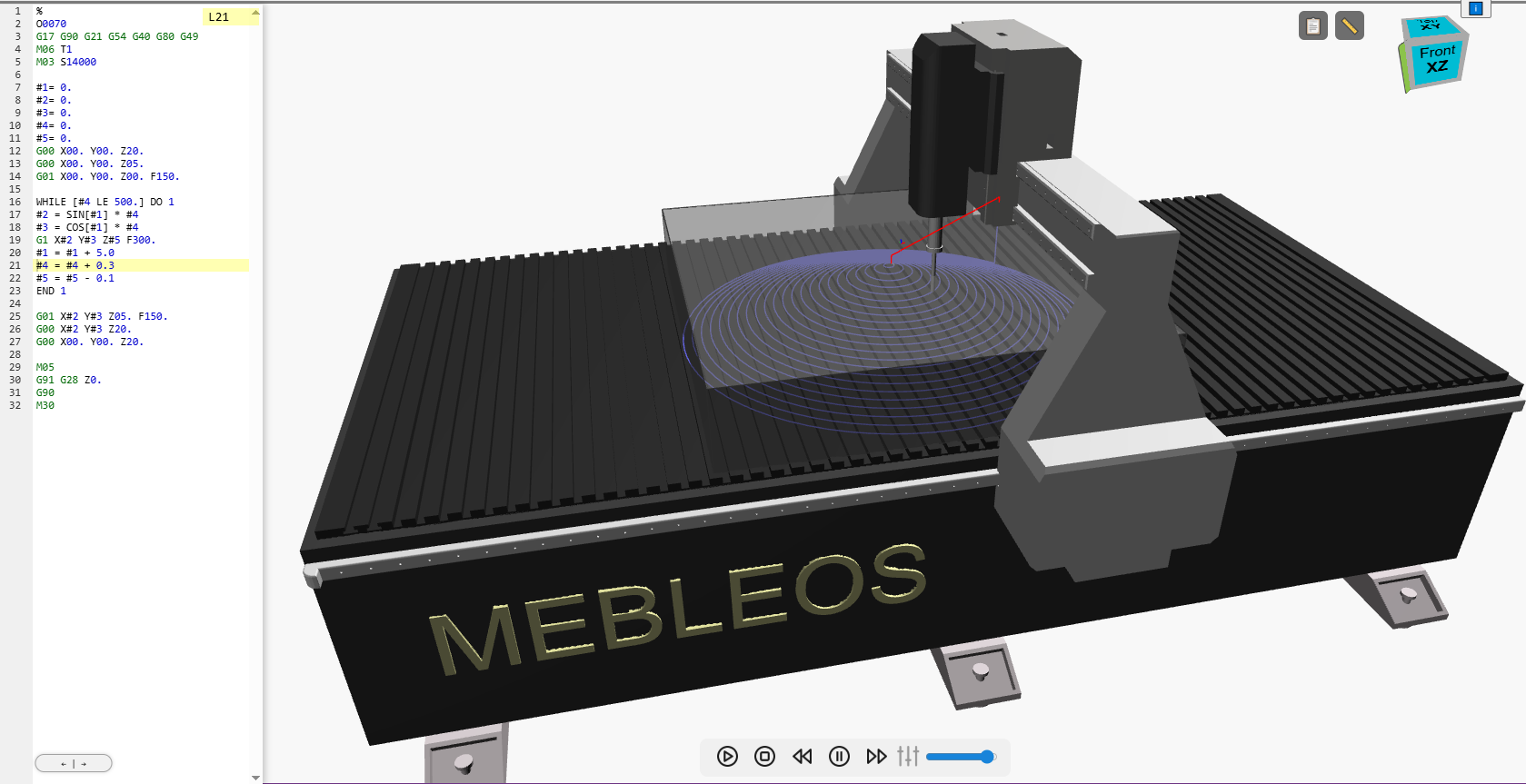

  Přejděte do menu Simulace a klikněte na ikonu Play (analog tlačítka START CYCLE). Stroj najede do nulového bodu obrobku podle G54 a začne vykonávat program podle G-kódu.
• Ukončení simulace.
  Simulace se automaticky ukončí po doběhu celého řídicího programu (UP). V tuto chvíli vidíte konečnou polohu nástroje a výsledek průchodu po dráze.

Zastavení, návrat a ruční ovládání

• Zastavení simulace (RESET).
  Po stisknutí tlačítka Stop (RESET) se provádění simulace okamžitě ukončí a osy stroje se vrátí zpět do nulové výchozí polohy (strojní nuly). To simuluje standardní chování stroje při havarijním nebo vynuceném zastavení.
• Ruční ovládání G53 / JOG.
  V menu Konfigurace stroje je k dispozici ruční ovládání: G53 / JOG pro pohyby ve strojních souřadnicích a přesné najíždění na osách. JOG a G53 lze používat, pouze když právě neprobíhá simulace.
• Změna polohy materiálu a opětovné spuštění.
  Kdykoliv můžete změnit polohu materiálu / obrábění vůči stolu stroje (posunutí polotovaru, korekce G54) a poté simulaci znovu spustit. To vám umožní rychle najít optimální polohu obrobku ještě před reálným seřízením stroje.

Režim Simulace na CNC stroji proměňuje NCPlayer z pouhého prohlížeče drah nástroje v plnohodnotný virtuální stroj. Používejte jej pro kontrolu seřízení, ladění nových NC programů a školení — šetří čas, snižuje riziko poškození a pomáhá s větší jistotou spouštět obrábění na skutečném zařízení.
