Активация следа траектории

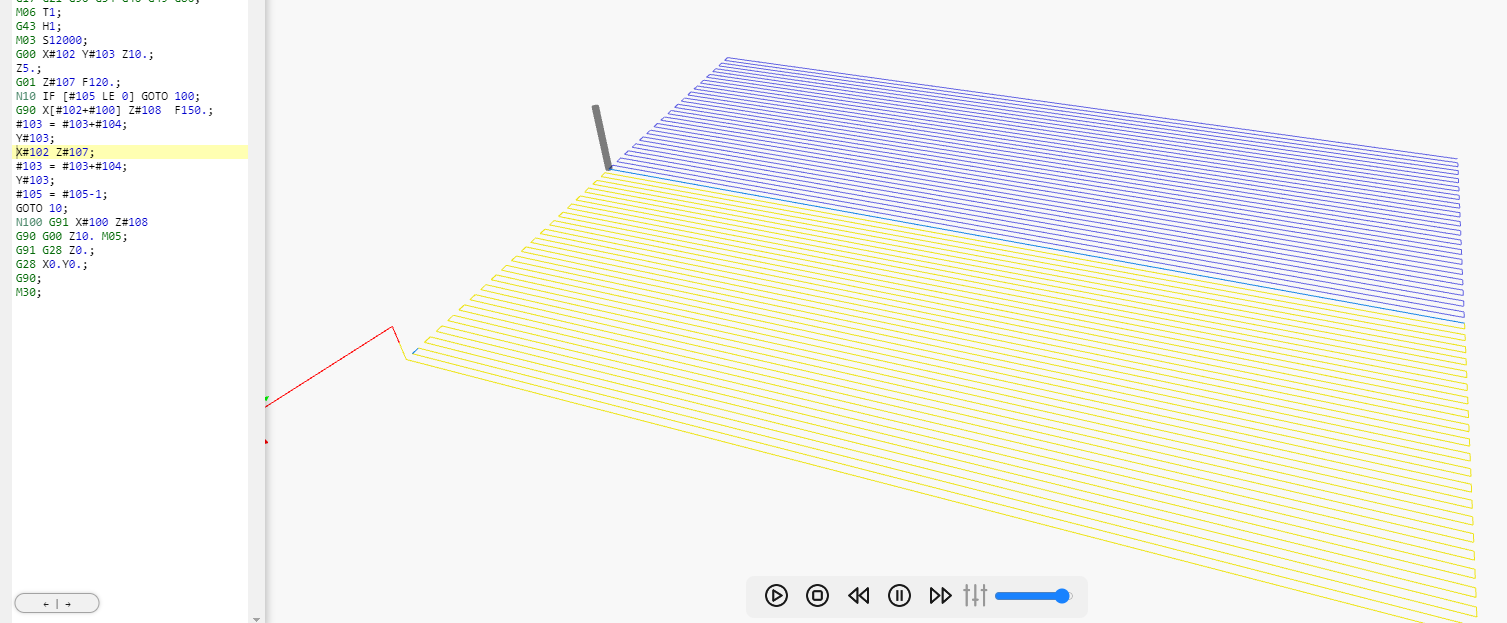

Функция Активация следа траектории в NCPlayer предназначена для отображения полного пути движения инструмента на сцене симулятора. При её включении в рабочей области появляется постоянная визуализация всех пройденных участков траектории за время симуляции.
Назначение функции
- Позволяет увидеть общую картину обработки, включая уже пройденные и предстоящие движения.
- Помогает в анализе последовательности обработки и проверке правильности траектории.
- Удобно для поиска ошибок в управляющей программе (например, лишних перемещений или пропусков зон).
Как работает
При запуске симуляции NCPlayer запоминает каждую координату перемещения инструмента (в том числе
быстрые перемещения G0 и рабочие ходы G1, а также дуги G2/G3).
Когда опция следа траектории активна, все эти линии и дуги остаются видимыми
на экране до окончания симуляции или её перезапуска.
Особенности
- Цвет линий может отличаться для различных типов движения (быстрое, рабочее, дуговое).
- След траектории сохраняется до перезагрузки траектории или смены программы.
- Отключение опции в процессе симуляции удаляет все уже нарисованные линии следа.
Когда использовать
- При необходимости детально проанализировать порядок обработки.
- Для визуальной проверки оптимальности пути инструмента.
- В учебных целях, чтобы наглядно демонстрировать разницу между кодами
G0,G1,G2иG3.
