Добавяне и премахване на материал

Функцията Добавяне и премахване на материал в NCPlayer позволява на потребителя да определи началния блок на заготовката за симулация на обработката. Това е особено важно за точното визуализиране на траекторията на инструмента и за оценка дали програмата съответства на реалния процес на CNC машината.

Прозорец за настройка на материала

При активиране на тази функция се появява диалогов прозорец „Избор на начало на материала (Select material origin)“, където можете да:

• Изберете обект за задаване на началната точка:
  • Part – начало за детайла.
  • Material – начало за заготовката (най-често използвано при симулация).

• Зададете позицията на началото (origin) чрез диаграмата (център, ъгли, средни точки на ръбовете). В диаграмата синята област представлява заготовката, а бялата точка показва избраната начална позиция.
• Зададете разстоянията (GAP):
  • GAP X – разстояние между началната точка и ръба на заготовката по оста X.
  • GAP Y – разстояние по оста Y.
  • GAP Z – разстояние по оста Z (обикновено положителна стойност за повдигане на заготовката или отрицателна – за потапяне).
• Единици на измерване: превключване между mm и inch.

Бутони за управление

• Add – добавя заготовката със зададените параметри в сцената на симулацията.
• Cancel – отказва добавянето на материал.
• Delete material – премахва текущия материал от сцената (активен, ако вече има добавен материал).

Защо е важно

Правилната настройка на материала ви позволява да:

• Симулирате процеса на обработка възможно най-близо до реалността.
• Проверите дали траекторията на инструмента не излиза извън границите на заготовката.
• Оцените позицията на детайла в заготовката и възможните технологични хлабини.

Пример за използване

1. Отворете G-кода в NCPlayer.

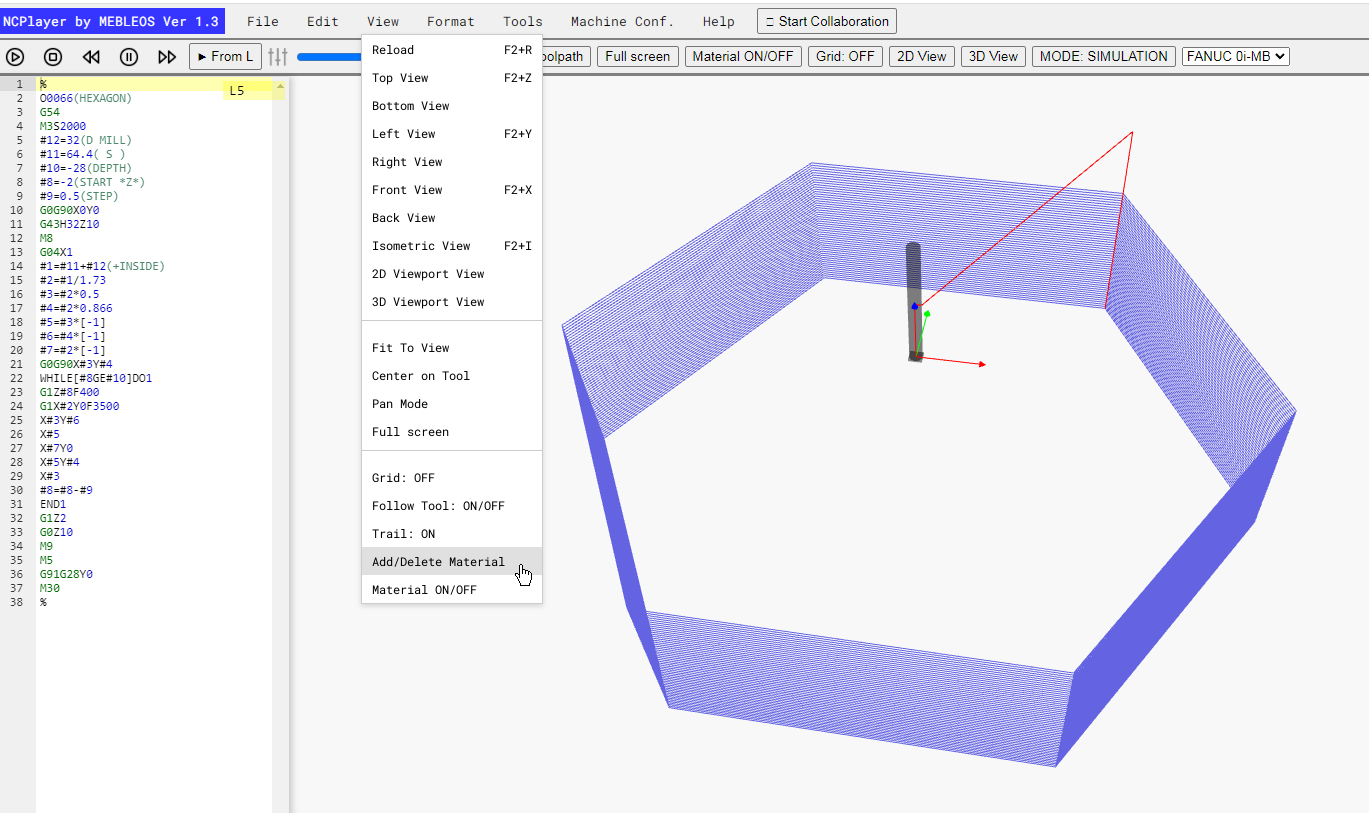

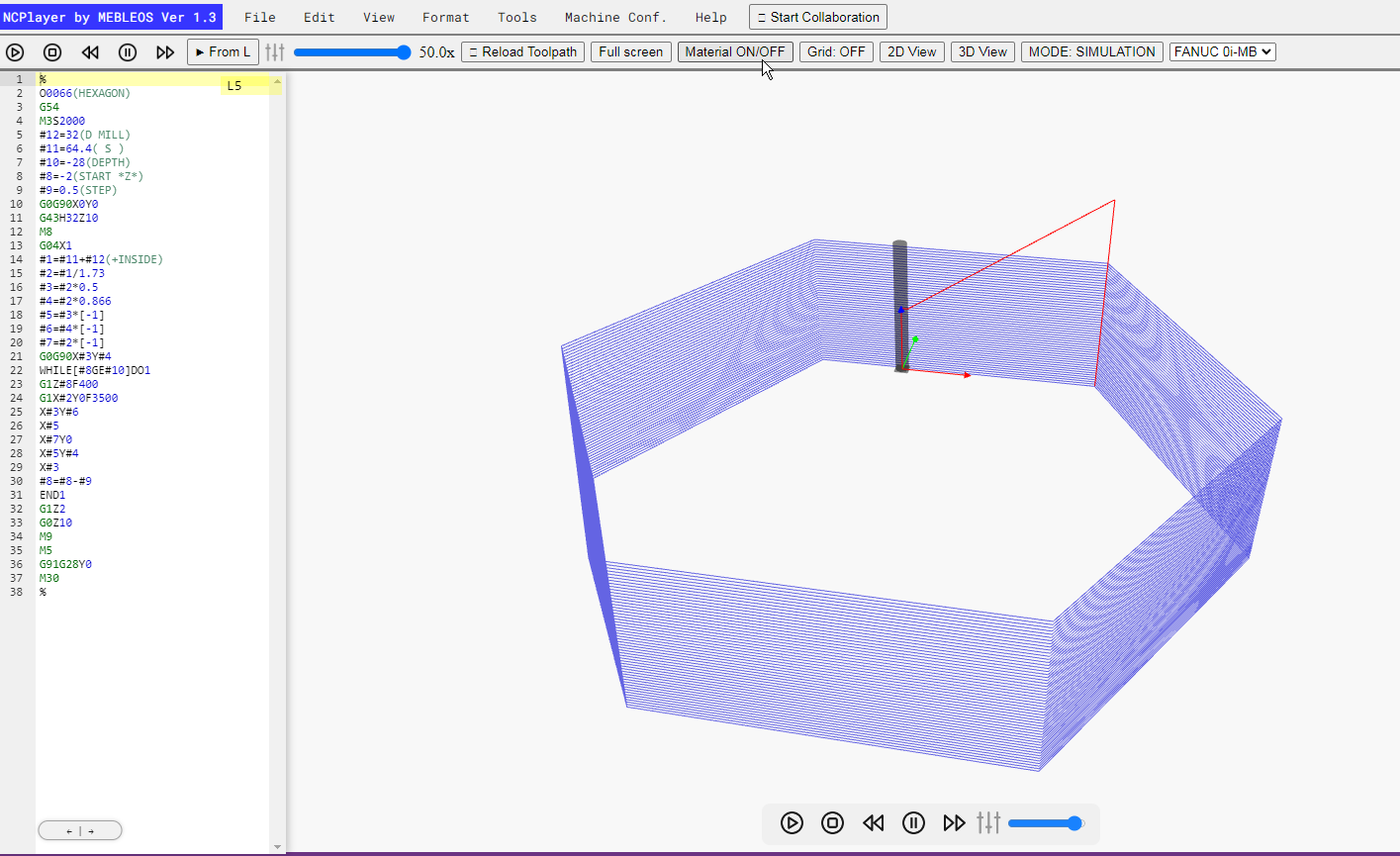

2. От менюто Tools изберете Material ON/OFF или натиснете съответния бутон на лентата с инструменти.
3. В появилия се прозорец изберете Material, задайте начална позиция, дефинирайте хлабините (GAP) и изберете единици за измерване.

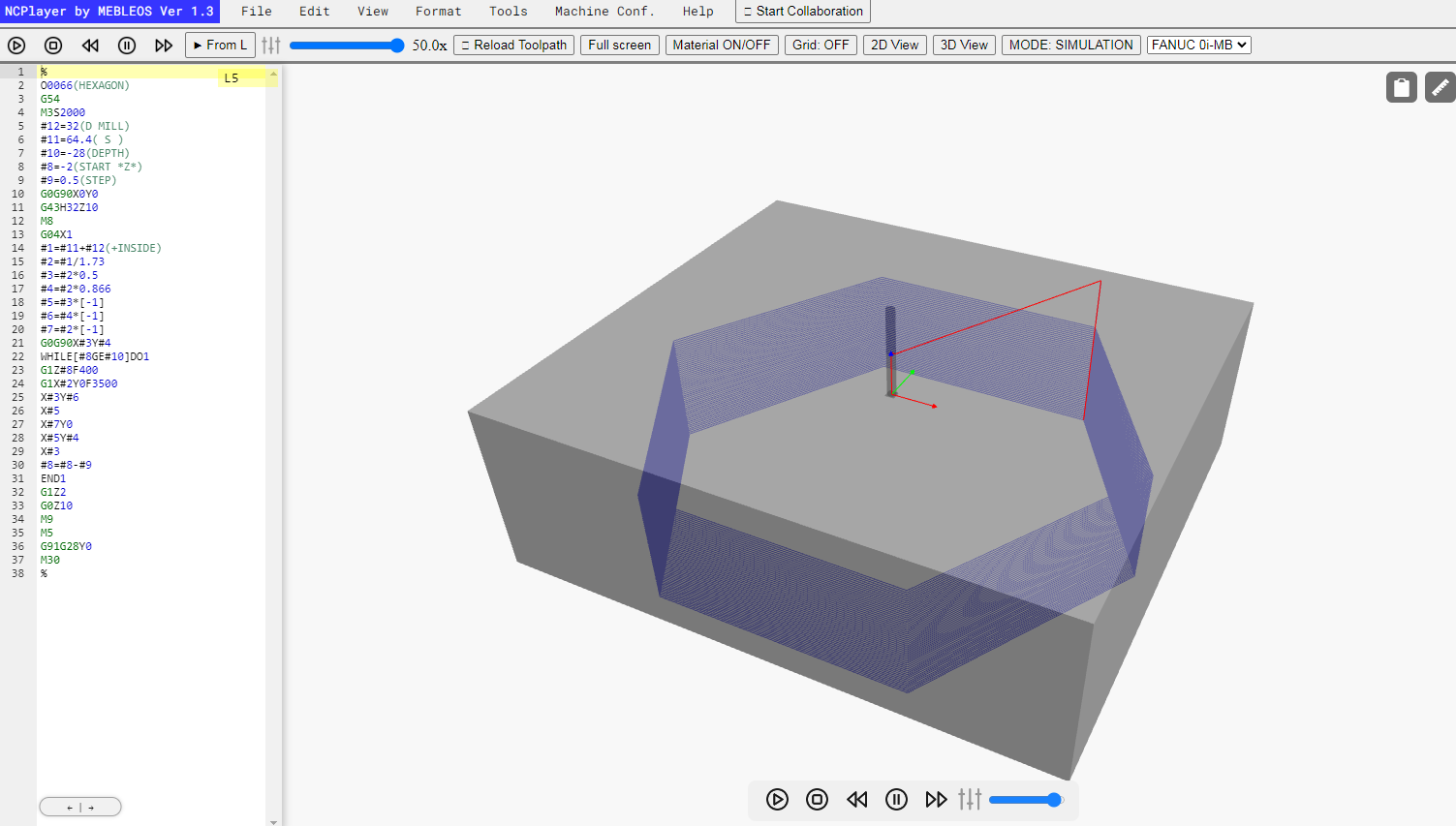

4. Натиснете Add, за да добавите заготовката.

5. При необходимост премахнете материала с бутона Delete material.
